表壓和差壓變送器是高可靠，高性價比的測量儀器，可用于通氣或密封儲罐中水或燃油等液體的靜水液位測量。 通氣儲罐的壓力變送器應安裝在底部。變送器通常會被擰入儲罐的出口管線，一般為側塞或法蘭式。由于壓力變送器提供線性輸出信號，例如從零壓力至滿量程壓力會提供 4 至 20mA 信號，因此可以根據液體密度和儲罐高度監測液位。只有當客戶使用液位計算容量時，才需要考慮儲罐的實際形狀。

示例

4°C 時水的密度 = 1

儲罐高度 = 35 英尺 = 420 英寸

27.68 英寸水柱 = 1 PSI

（420 英寸/27.68 英寸水柱）x 密度 1 = 15.17 PSI

這里，儲罐高度被轉換為一個測量范圍。考慮到液體的密度，壓力不能超過儲罐高度，因此用戶可以測量范圍內的信號量。

通氣儲罐（表壓和差壓）

在本示例中，表壓和差壓變送器之間的差別是差壓變送器具有通向空氣的 P2 通氣口，而表壓變送器的電纜中通常有一個通氣管以適應氣壓變化。表壓變送器的通氣管應采用防潮保護，特別是用于液體和大氣溫度相差很大的情況下。通常傳感器置于控制箱內通氣時采用干燥過濾器保護，或?qū)⒏稍镞^濾器置于通氣管末端以解決防潮問題。

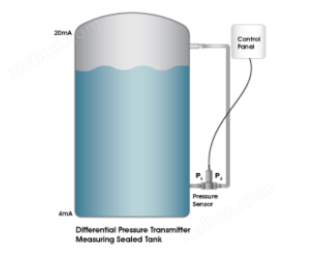

密封儲罐

液化天然氣儲罐等密封儲罐需要進行密封以與空氣隔絕。在這種條件下，應使用差壓變送器來計算儲罐頂部和底部之間的壓力差。差壓傳感器的 P1 安裝在儲罐底部。連接到 P2 的導管將連接到儲罐頂部。儲罐充滿時的差壓是輸出信號。隨著儲罐液位降低，P2 將會增加，差壓和輸出信號將減小。

輸出信號選擇

應當始終根據應用情況選擇輸出信號。4 至 20 mA 輸出信號在需要長距離傳輸?shù)膽帽O(jiān)測中常見。可以在控制器上讀取電流，幾百英尺內無信號損耗。缺點是傳感器需要更多電力；更重要的是，傳感器需要更多電流。電壓輸出信號適用于電池供電或太陽能供電的應用。太陽能面板通常位于壓力傳感器附近，因此不會出現因電纜中電阻而導致的信號損耗。
